Perkhidmatan Lukisan Dalam
Pembentukan Logam Lancar untuk Komponen Berongga Silinder & Kompleks
Gambaran Keseluruhan Keupayaan
Lukisan Dalam di ZT
Lukisan dalam mengubah kosong logam rata menjadi komponen berongga yang lancar melalui aliran bahan terkawal. Tidak seperti pengecapan, yang memotong dan membengkok, lukisan dalam meregangkan dan memampatkan logam, menghasilkan bahagian dengan kekuatan unggul, tanpa kimpalan, dan integriti tekanan yang sangat baik.
Mengapa Lukisan Dalam dari ZT?
Kapasiti 630-Tan
Pembinaan Lancar
Kepakaran Nisbah Cabutan
Armada Akhbar Hidraulik & Sampul Lukisan Dalam
Lukisan dalam memerlukan tekanan terkawal dan berterusan-bukan kesan kelajuan tinggi-penekan mekanikal. Armada akhbar hidraulik kami menyediakan kawalan ini.
|
Model akhbar |
Ton |
Kedalaman Cabutan Maks (Cabutan Tunggal) |
Aplikasi Biasa |
|
YHA32-630 |
630T |
120mm (304 SS, 1.5mm) |
Sinki besar, penutup silinder, perumah penapis |
|
YH52-500 |
500T |
100mm |
Penutup sederhana, penutup silinder oksigen |
|
YH32-315A |
315T |
80mm |
Tudung kecil, tempat penderia, mangkuk penapis |
|
YB32-100 |
100T |
40mm |
Bahagian lukisan miniatur, perumah elektronik |
Keupayaan Bahan & Proses:
|
Parameter |
Julat |
|
Ketebalan Bahan |
0.5mm – 3.0mm (lebih tebal tersedia untuk geometri terhad) |
|
Jenis Bahan |
304/316 Tahan Karat, CRS, Aluminium (5052/6061), Loyang, Tembaga |
|
Nisbah Cabutan Maks (Cabutan Tunggal) |
2.2:1 (Diameter Kosong : Kedalaman Lukis) |
|
Kedalaman Maks (Berbilang-Cabutan) |
Sehingga 300mm dengan penyepuhlindapan pertengahan |
|
Keseragaman Ketebalan Dinding |
Lebih daripada atau sama dengan 80% ketebalan kosong asal dikekalkan |

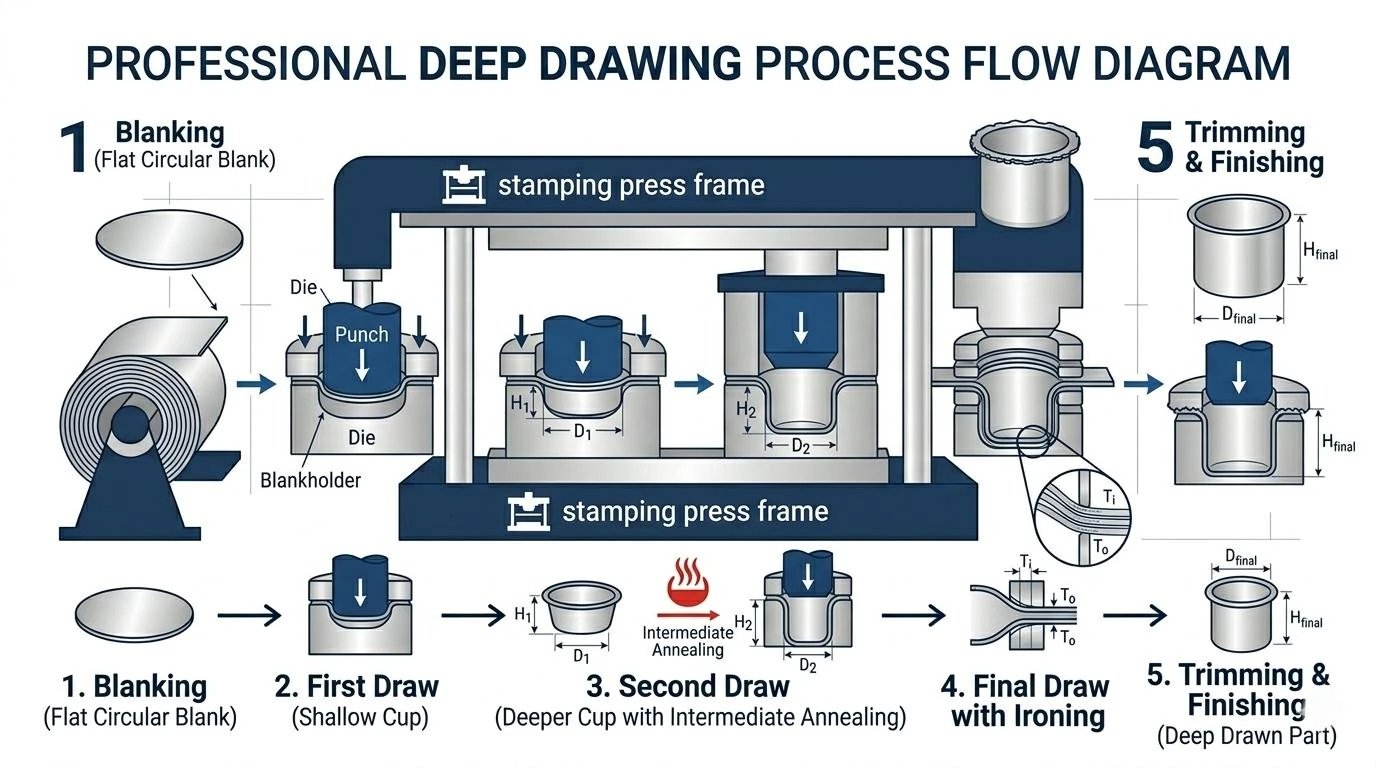

Proses Lukisan Dalam di ZT
Langkah 1: Persediaan Kosong
Kosong dipotong pada kamiLaser 30,000Wataupenekan kosong. Kualiti tepi adalah kritikal-laser-tepi potong adalah bersih dan bebas duri-, mengurangkan risiko keretakan semasa lukisan.
Langkah 2: Lukisan Satu atau Berbilang-Peringkat
Cabutan Tunggal:Kosong dilukis ke bentuk akhir dalam satu lejang.
Cabutan Berbilang-Peringkat (Lukisan Dalam Progresif):Bahagian itu melalui stesen lukisan berturut-turut, masing-masing mendalamkan profil secara berperingkat. Ini membolehkan bahagian yang lebih dalam tanpa memecahkan bahan.
Langkah 3: Penyepuhlindapan Pertengahan (Jika Diperlukan)
Kerja keluli tahan karat-mengeras dengan cepat. Untuk bahagian dalam atau kompleks, kami melakukanpenyepuhlindapan perantaraanuntuk memulihkan kemuluran antara cabutan.
Langkah 4: Pemangkasan dan Kemasan
Cangkang yang dilukis ialahdipangkaskepada ketinggian akhir, dan ciri sepertimanik, lesung pipit, atau tindikanditambah. Permukaan bolehdigilap, digilap elektro, atau disadur.
Pengajaran dari Lapangan: Mengapa Keseragaman Ketebalan Dinding Penting
Pelanggan perumahan penapis berpengalamanretak di sudut bawahsemasa berbasikal tekanan. Retakan bermula di mana dinding itu beradapaling nipis-akibat aliran bahan tidak sekata semasa lukisan.
Penyelesaian kami:Kami menyesuaikan diritekanan pemegang kosong dan jejari tebukuntuk menggalakkan aliran yang lebih seragam. Kami kini mengukur ketebalan dinding pada 4 titik di sekeliling lilitan pada-bahagian artikel pertama menggunakan tolok ketebalan salutan Jerman kami dalam mod ultrasonik. Keseragaman ketebalan dinding disahkan sebelum pengeluaran pengeluaran.
Pengajaran Lain: Kepentingan Perkakas Digilap
Seorang pelanggan melaporkanpedih(pengambilan bahan) pada ID penutup keluli tahan karat yang dilukis. Siasatan menunjukkan permukaan die seri mempunyai kekasaran mikroskopik yang mengikis tahan karat. Kami kini menggilap semua acuan lukisan tahan karat kepada Ra Kurang daripada atau sama dengan 0.1μm dan menggunakan-pelincir lukisan tekanan tinggi untuk mengelakkan pedih.
Kawalan Kualiti untuk Bahagian Dilukis Dalam
Pertama-Pemeriksaan Artikel:
- Ketebalan dinding:Diukur pada bebibir, tengah-dinding dan sudut bawah menggunakan tolok ketebalan ultrasonik atau-pembahagian silang.
- Kedalaman Lukis & ID/OD:Disahkan padaXi'an Edward CMM (ketepatan 0.005mm) .
- Kecacatan Permukaan:100% pemeriksaan visual untuk kesan seri, kedutan atau patah tulang.
- Ujian Kebocoran (Untuk Aplikasi Pengedap):Penutup dan perumah yang dimaksudkan untuk tekanan atau pengedap cecair bolehkebocoran helium diujiatautekanan hidrostatik diujiberdasarkan sampel.
- Pensijilan:ISO 9001:2015
Bahagian Dilukis Dalam Perwakilan
|
Bahagian |
Penerangan |
Pautan |
|
Tudung Dilukis Dalam |
Penutup pelindung lancar untuk kelengkapan, sehingga kedalaman 120mm |
|
|
Penutup Silinder Oksigen |
Penutup tahan karat-tolok berat untuk silinder perubatan dan industri |
|
|
Sinki Keluli Tahan Karat Dilukis Dalam |
Singki percuma-sekeping, celah{1}}untuk makanan dan perubatan |
Lihat Produk |
|
Perumahan Penapis Dilukis Dalam |
Perumah lancar untuk penapisan cecair dan gas |
Industri Berkhidmat
Perubatan & Makmal
Sinki tahan karat, perumah instrumen-digilap untuk kebolehbersih.
01
Gas Perindustrian
Penutup silinder oksigen, penutup perlindungan injap.
02
Kuasa Bendalir
Perumah penapis, komponen takungan hidraulik.
03
Makanan & Minuman
Komponen tahan karat lancar yang menghilangkan titik pelabuhan bakteria.
04
Soalan Lazim
S1: Lukisan dalam lwn. pengecapan dan kimpalan-yang manakah lebih baik bagi saya?
|
Ciri |
Dilukis Dalam |
Dicap & Dikimpal |
|
Jahitan |
Lancar-tiada kimpalan |
Mempunyai jahitan kimpalan |
|
Laluan Kebocoran |
tiada |
Potensi pada kimpalan |
|
Rintangan Kakisan |
pakaian seragam |
Zon kimpalan lebih mudah terdedah |
|
Kos pada Kelantangan |
Berdaya saing, menghapuskan kos kimpalan |
Mungkin lebih rendah untuk geometri mudah |
S2: Apakah nisbah kedalaman maksimum-kepada-diameter yang boleh anda capai?
Untuk keluli tahan karat dalam satu cabutan, kira-kira 1.2:1. Nisbah yang lebih dalam memerlukan lukisan berbilang-peringkat dengan penyepuhlindapan pertengahan. Bahagian standard terdalam kami mencapai 2.5:1 menggunakan tiga peringkat cabutan.
S3: Bahagian saya memerlukan profil dalaman yang sangat khusus untuk dipadankan dengan pemasangan. Bolehkah anda membentuk manik dalaman?
ya. Kami boleh membentuk manik pengekalan dalaman, langkah atau profil{1}}benang yang menarik semasa proses lukisan. Sediakan lukisan atau sampel yang sesuai.
S4: Apakah kemasan permukaan yang tersedia untuk keluli tahan karat yang ditarik dalam?
Seperti-Dilukis: Sesuai untuk komponen dalaman.
#4 Disikat: Standard untuk perkhidmatan makanan dan perubatan.
Digilap elektrik: Ra Kurang daripada atau sama dengan 0.4μm, dipasifkan untuk rintangan kakisan maksimum-gred farmaseutikal dan semikonduktor.
Bersedia untuk membincangkan projek lukisan dalam anda?
Muat naik lukisan anda. Pasukan kejuruteraan kami akan menilaikebolehlukisandan berikan sebut harga belanjawan dalam masa 2 hari perniagaan.
Sistem Kualiti Menyokong Keupayaan Ini
Peralatan Pemeriksaan:
Xi'an Edward CMM (0.005mm)|Tolok Ketebalan Ultrasonik|Penguji Kekasaran Permukaan|Pengesan Kebocoran Helium (pilihan)
