Precision Metal Stamping Services
Tinggi-Volume, Tinggi{1}}Ketepatan Setem Logam daripada 12 hingga 630 Tan
Gambaran Keseluruhan Keupayaan
Capan Logam Ketepatan di ZT
Daripada tin pelindung EMI 0.1mm kepada kurungan struktur 6mm, keupayaan pengecapan kami merangkumi spektrum penuhtonase, ketebalan bahan, dan jumlah pengeluaran. Denganlebih 200 penekanmerentasi dua kampus pembuatan-Ruqing (diperakui IATF 16949) dan Dehong (pakar-tolok berat)-kami hantarketekalan gred-automotifkepada setiap industri yang kami berkhidmat.
Apa yang membezakan Kami:
Dalam-Kawalan Peralatan Rumah
Disiplin Automotif, Aplikasi Universal
Tan dari 12T hingga 630T

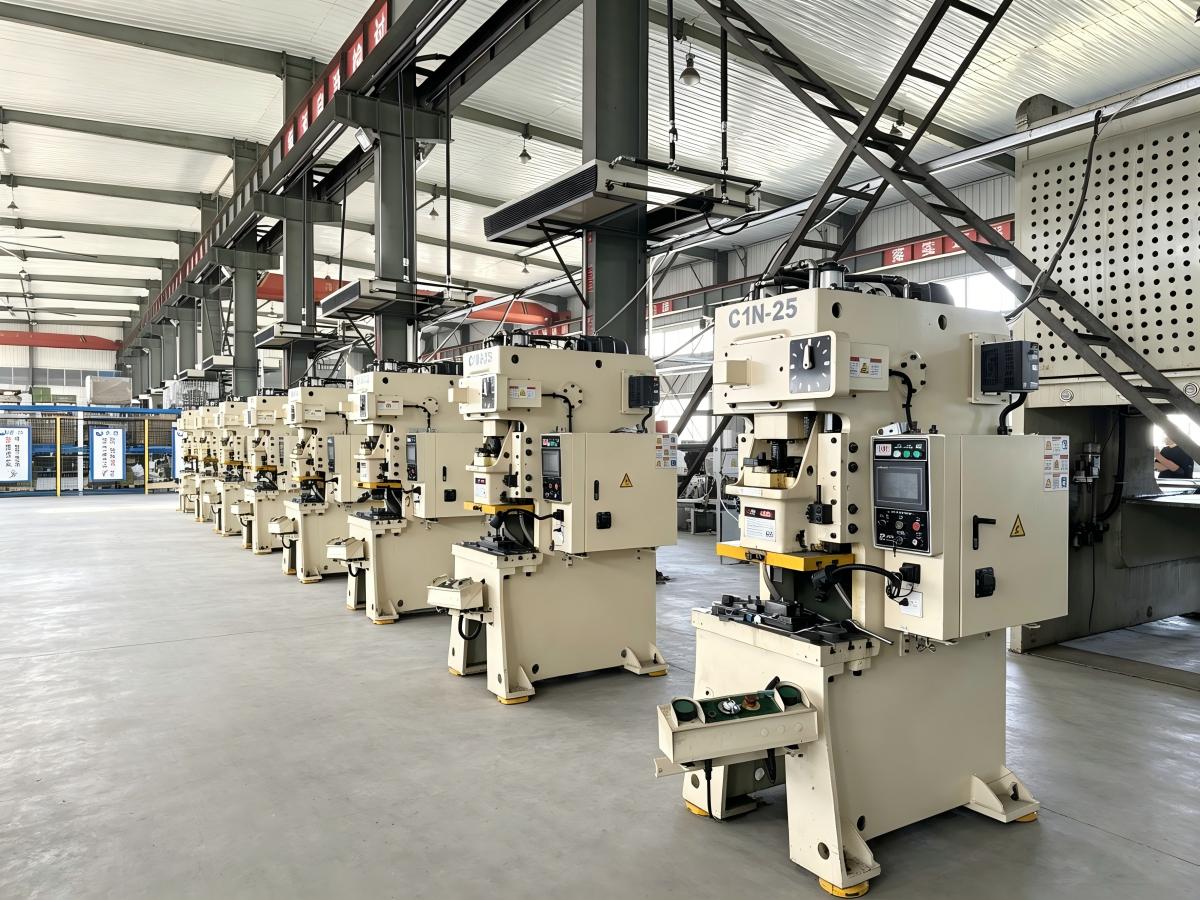

Akhbar Armada & Sampul Pemprosesan
Armada akhbar kami bergabungpenekan hidraulik untuk lukisan dalam dan pengosongan beratdengantekanan mekanikal untuk kerja-tinggi progresif dan kerja die kompaun.
|
Kategori Peralatan |
Model Utama |
Ton |
Kuantiti |
Maksud Ini untuk Bahagian Anda |
|
Empat{0}}Tekan Hidraulik Lajur |
YHA32-630, YH52-500, YH32-315A, YB32-100 |
100T – 630T |
10 unit |
Lukisan dalam, blanking berat, syiling, meluruskan |
|
Buka Penekanan-Meja Tetap |
JF21-400, JH218-250, JH21-200, JH21-125, JH21-80 |
45T – 400T |
18 unit |
Kerja acuan progresif, pengosongan ketepatan, pengeluaran-volume tinggi |
|
Tekan Miring Terbuka |
J23-63A, 40T, 25T, 15T, 12T |
12T – 63T |
24 unit |
Bahagian kecil, kurungan, klip,-pengeluaran berkelajuan tinggi |
|
Penekan Pneumatik |
Model 100T, 63T, 40T, 10T |
8T – 100T |
27 unit |
Pengecapan-lampu berkelajuan tinggi, elektronik, spring sesentuh |
Keupayaan Bahan:
|
Parameter |
Julat |
|
Ketebalan Bahan |
0.1mm – 6.0mm |
|
Jenis Bahan |
CRS, Tahan Karat (304/316), Aluminium (5052/6061), Aloi Kuprum, HSLA |
|
Toleransi |
±0.01mm boleh dicapai pada pengecapan mikro ketepatan- |
|
Kapasiti Tahunan |
Lebih 100 juta keping |
Alatan & Pembuatan Acuan: Jantung Setem

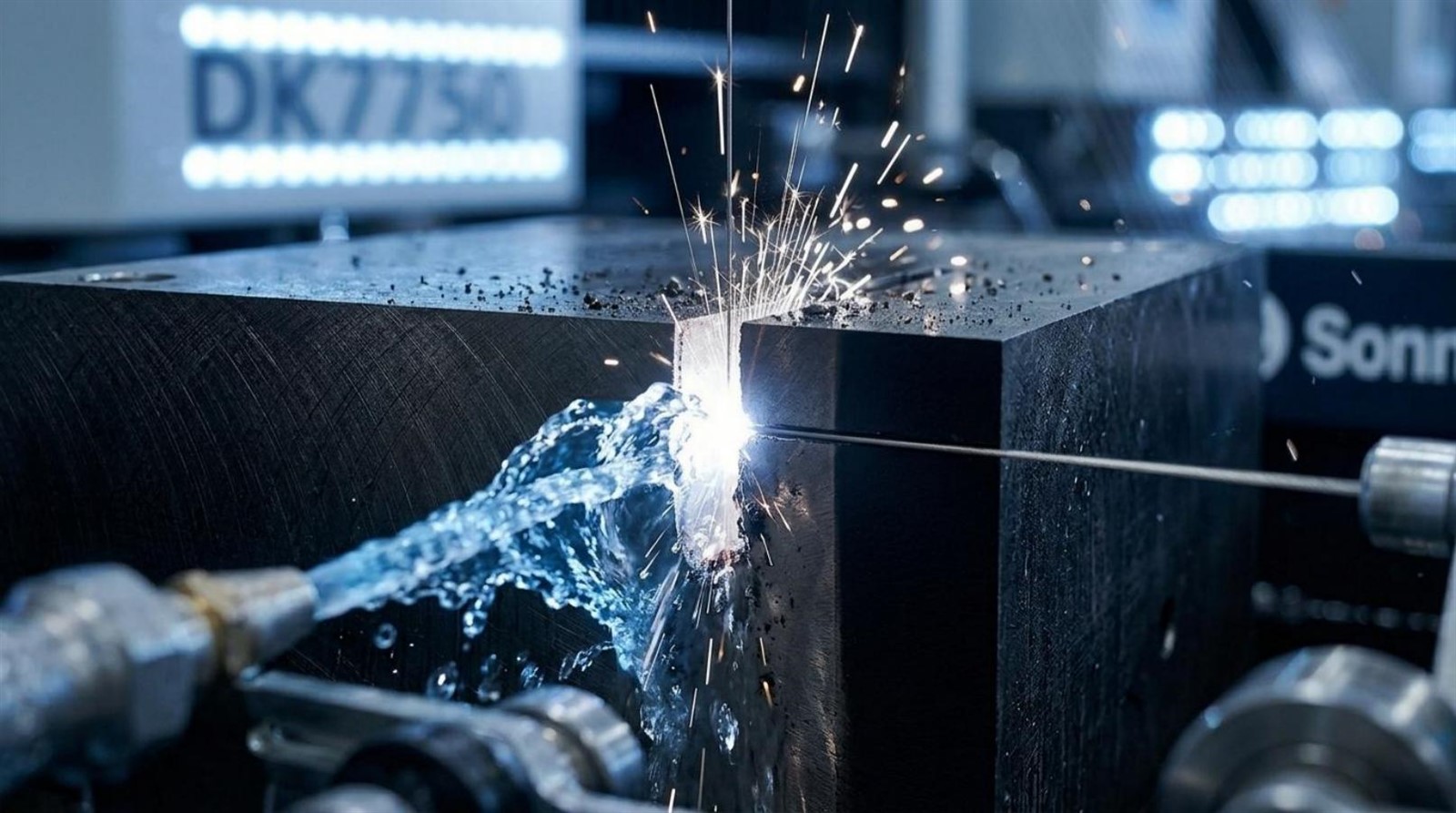

Rumah bilik alatan dalam-kami8 mesin EDM wayar DK7750, pengisar permukaan, sinker EDM, dan pusat pemesinan. Ini bermakna:
Masa Utama Alatan Baharu
15-20 hari untuk mati mudah; 30-45 hari untuk kematian progresif kompleks.
Menjalankan Perubahan
Perlu menambah lubang atau melaraskan selekoh? Pembuat alatan kami mengubah suai acuan dan mengeluarkannya semula dalamsyif yang sama.
Mati Hidup
Kami menggunakan keluli alat Cr12MoV, DC53 dan SKD11 dengan rawatan haba yang betul. Die progresif dijamin untukLebih besar daripada atau sama dengan 1,000,000 hitsdi bawah penyelenggaraan biasa.
Pengajaran dari Lapangan: Mengapa Kita Mendapat Syiling Sebelum Kita Menembus
Pada awal program perisai 5G kami, kami memerhatikan kegagalan peletakan SMT sekejap-sekejap. Punca punca? Tegasan mikro-daripada menindik telah dilepaskan semasa pengaliran semula, meledingkan satah asas sebanyak hanya 0.03mm.

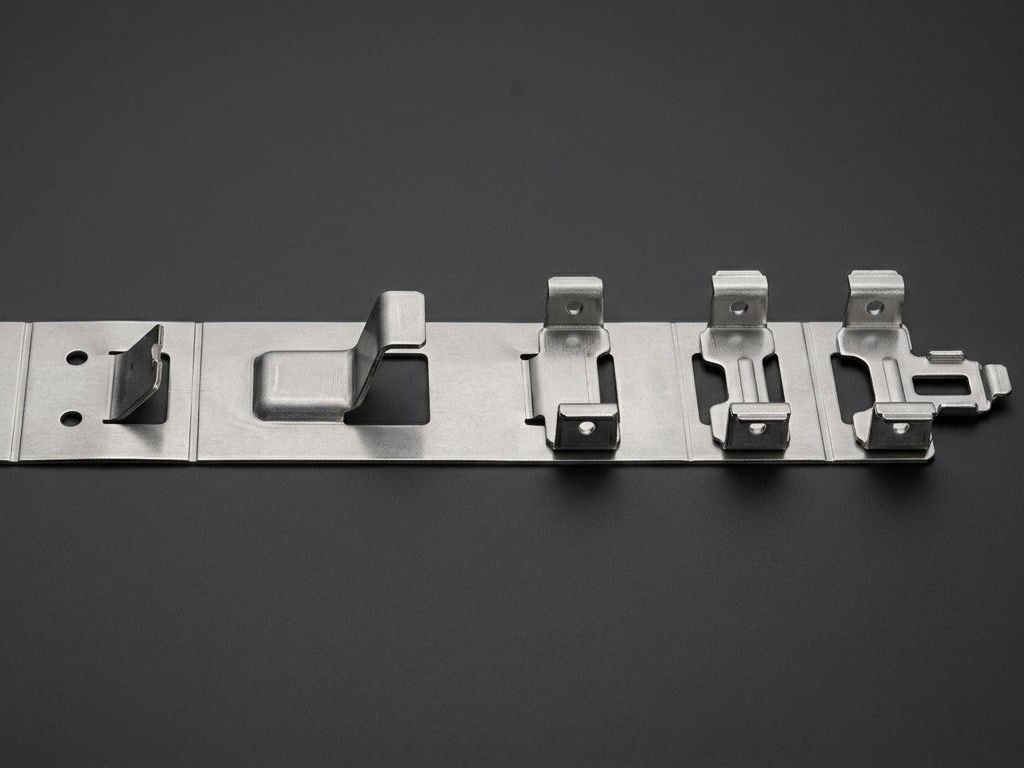

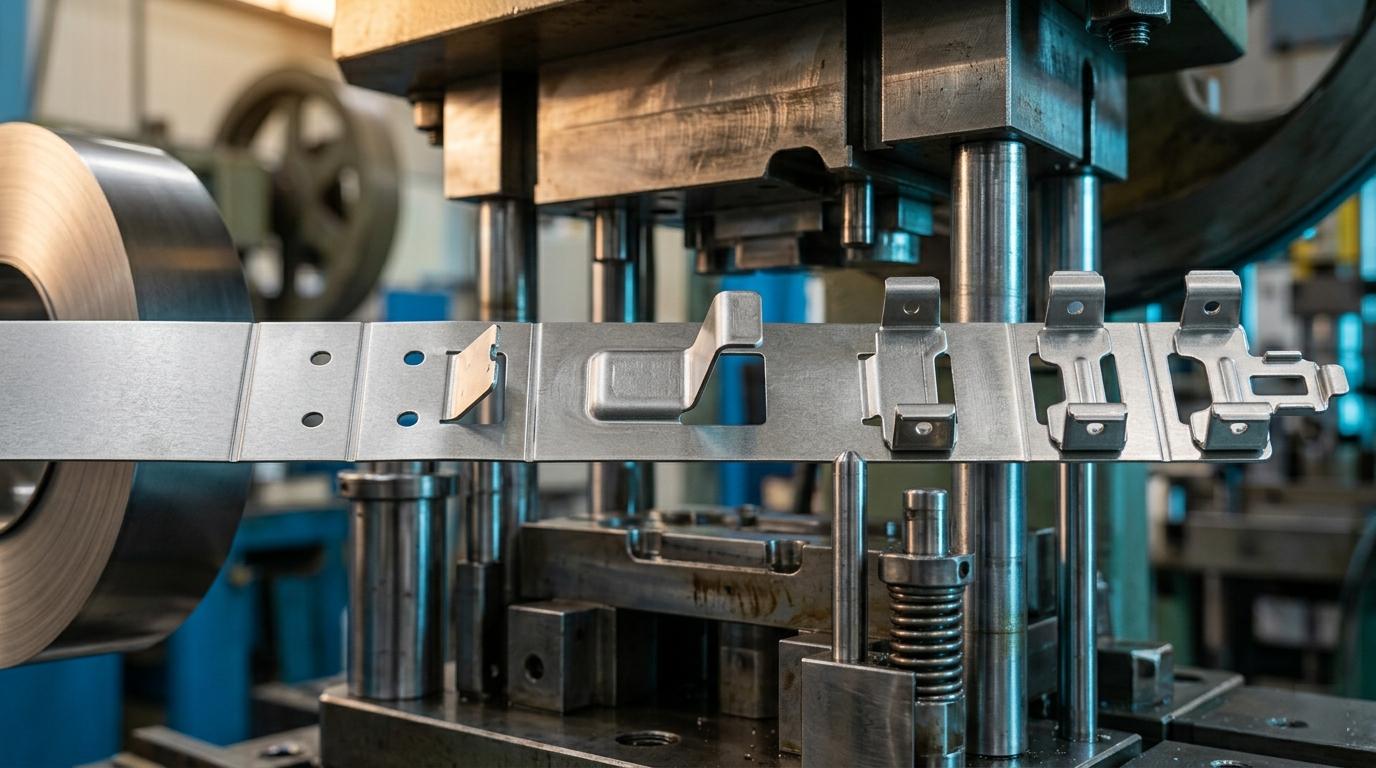

Penyelesaian kami:Kami mereka bentuk semula acuan progresif kami untuk dimasukkandalam-stesen syiling talian yang memampatkan jalursebelum inipukulan tusukan pertama. Pra{1}}ini menekankan bahan dengan cara terkawal, mengunci kerataan sebelum pemotongan bermula. Ia menambahkan kerumitan alatan-tetapi menghapuskan mod kegagalan yang boleh menghapuskan keseluruhan pemasangan PCB.
Inilah jenis ilmu suku yang datang40 tahun pengalaman mengecap.
Kawalan Kualiti & Pensijilan
Kebolehkesanan mengikut IATF 16949 §8.5.2:Setiap lot pengeluaran dipautkan kepada nombor haba bahan dan-rekod pemeriksaan dalam proses.
|
Peralatan Pemeriksaan |
Keupayaan |
Perkara yang Disahkan untuk Bahagian Anda |
|

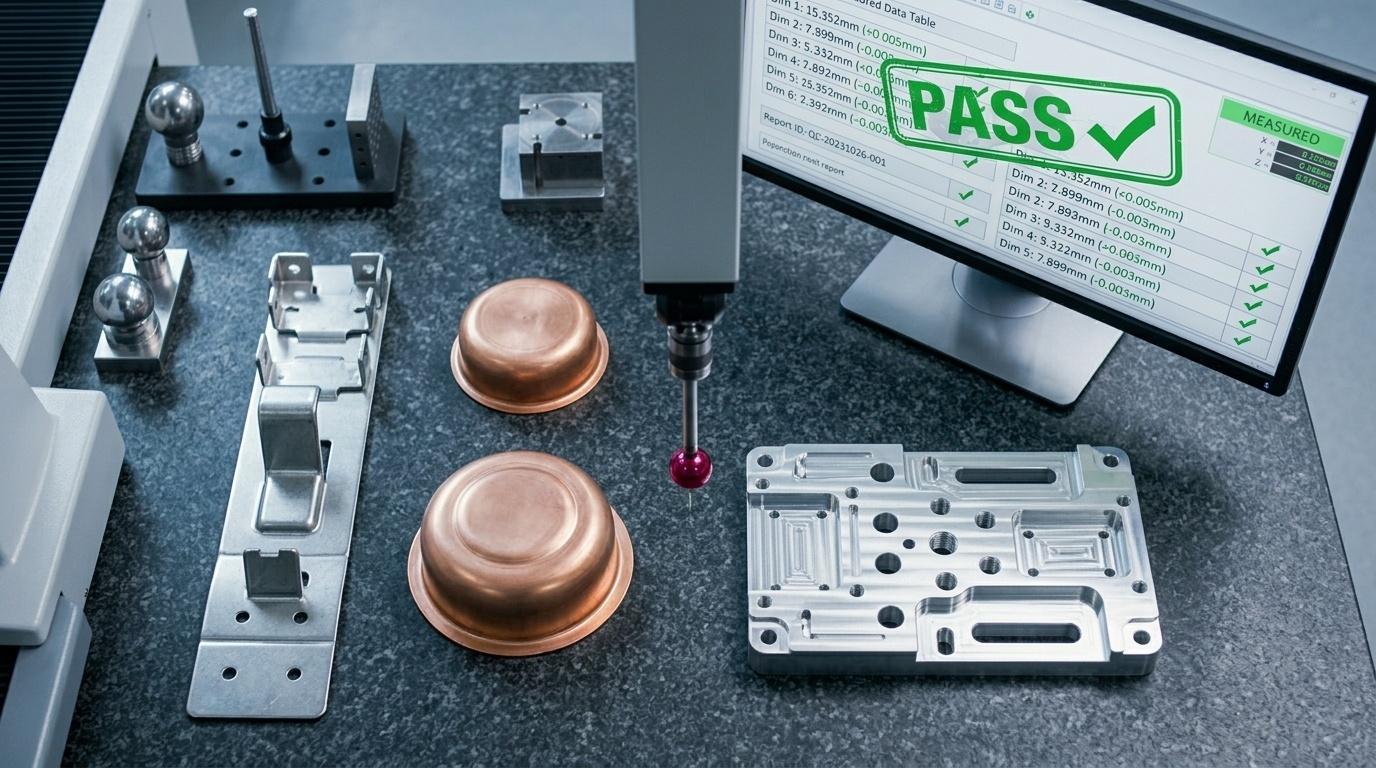

Xi'an Edward CMM |
1000x800mm, ketepatan 0.005mm |
Kedudukan sebenar, kerataan, profil ciri kompleks |
|
Sistem Penglihatan Dongguan Jingchi |
300x200mm, 0.001mm |
Pengukuran bukan{0}}sentuhan bagi pengecapan-mikro yang halus |
|
Mesin Ujian Sejagat |
0-100KN |
Pengesahan kekuatan tegangan dan hasil bahan |
|
Tolok Ketebalan Salutan |
resolusi 1μm |
Ketebalan penyaduran pada kemasan timah, zink, nikel |
|
Ruang Sembur Garam |
900x600mm |
Rintangan kakisan setiap ASTM B117 |
Pensijilan:
IATF 16949:2016 (Pengurusan Kualiti Automotif)
GJB9001C-2017 (Standard Tentera)
ISO 9001:2015 / ISO 14001:2015 / ISO 45001:2018
Bahagian Setem Wakil
|
Bahagian |
Penerangan |
Pautan |
|
Tin Perisai EMI Ketepatan |
0.1mm-0.5mm Nikel Perak, kerataan Kurang daripada atau sama dengan 0.05mm |
|
|
Mata Air Sentuhan Elektrik |
Fosfor Gangsa, BeCu, toleransi daya ±8% |
|
|
Pencuci Logam Ketepatan |
Kepekatan ID/OD Kurang daripada atau sama dengan 0.1mm, burr-tepi bebas |
|
|
Tudung Dilukis Dalam |
Sekeping-tunggal, lancar, sehingga kedalaman 120mm |
Industri Berkhidmat
Automotif
Diperakui IATF 16949, pembekal Tahap-1 kepada Great Wall Motors dan Xiaomi Auto.
01
Telekomunikasi
Perisai EMI untuk stesen pangkalan 5G, mata air sentuhan ketepatan.
02
elektronik
Setem mikro-untuk peranti pengguna, kubah sentuhan, kenalan bateri.
03
Perindustrian
Kurungan, pencuci, gasket untuk mesin dan automasi.
04
Perubatan
Komponen keluli tahan karat dengan kebolehkesanan penuh.
05
Soalan Lazim
S1: Apakah bahan paling tebal yang boleh anda cop?
Penekan hidraulik 630T kami boleh mengosongkan keluli karbon sehingga 6mm tebal, bergantung pada bahagian geometri. Untuk bahan yang lebih tebal, kami mengesyorkan keupayaan Fabrikasi Logam Lembaran atau Memotong Laser kami.
S2: Apakah masa memimpin biasa anda untuk pesanan setem?
Perkakas sedia ada: 10-15 hari untuk kuantiti pengeluaran.
Perkakas baharu: 15-20 hari untuk acuan mudah, 30-45 hari untuk acuan progresif kompleks.
Sampel: 10-12 hari untuk perkakas prototaip (lembut).
S3: Bolehkah anda mengecap keluli tahan karat dan aluminium?
ya. Kami secara rutin mengecap keluli tahan karat 304/316 dan aluminium 5052/6061. Tahan karat memerlukan jejari lentur yang lebih besar dan penyelenggaraan alat yang lebih kerap-kami mengambil kira perkara ini dalam reka bentuk proses kami.
S4: Adakah anda menawarkan dokumentasi PPAP?
ya. Sebagai kemudahan yang diperakui IATF 16949, kami boleh menyediakan dokumentasi PPAP Tahap 3 termasuk reka letak dimensi, sijil bahan, PFMEA dan pelan kawalan.
S5: Bahagian saya sedang dipotong laser-tetapi saya mahu mengurangkan kos. Bolehkah setem berfungsi?
Untuk volum melebihi 5,000 keping, setem biasanya menawarkan harga sekeping jauh lebih rendah daripada pemotongan laser. Kami boleh menyemak geometri bahagian anda dan menyediakan analisis perbandingan kos. Hantar lukisan anda kepada kami.
Bersedia untuk membincangkan projek pengecapan anda?
Muat naik lukisan atau model 3D anda. Pasukan kejuruteraan kami akan menyediakan aanalisis kebolehlaksanaan dan sebut harga belanjawan dalam tempoh 24 jam.
Sistem Kualiti Menyokong Keupayaan Ini
Peralatan Pemeriksaan yang Digunakan:
Xi'an Edward CMM (0.005mm)|Sistem Pengukuran Penglihatan (0.001mm)|Mesin Ujian Sejagat (100KN)|Ruang Sembur Garam
