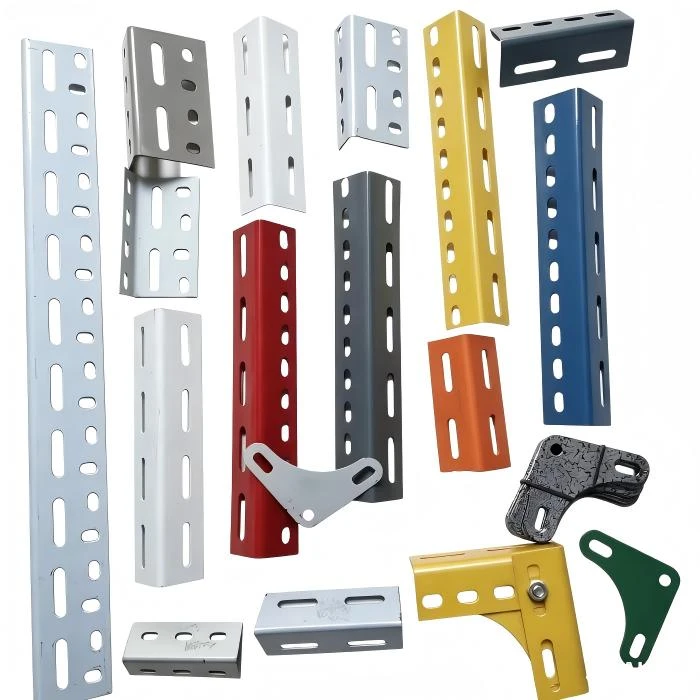

Kurungan Sudut Berslot

Zento Trilium Metal Tech Co., Ltd. ialah salah satu pengeluar dan pembekal pendakap sudut berlubang terkemuka di China. Selamat datang untuk membeli kurungan sudut slotted pukal tahan lama yang dibuat di China di sini dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang perkhidmatan tersuai, sila hubungi kami melalui e-mel.

Kurungan sudut berlubang serba boleh yang direka pada mesin penekan meja tetap terbuka JH21-125 (125T) kami menggunakan teknologi pengecapan cetakan progresif.



Kurungan ini ialah tenaga kerja sistem pembingkaian boleh laras-yang digunakan dalam rak gudang, pemasangan panel solar, sokongan HVAC dan pembinaan modular.



Kami menghasilkan lebih 5 juta kurungan setiap tahun untuk pelanggan merentasi pembinaan, tenaga boleh diperbaharui dan industri pengendalian bahan.



Nilai kejuruteraan terletak pada slot-untuk-slot ketepatan kedudukan dan sudut lentur yang konsisten-inilah yang memastikan sistem pembingkaian anda dipasang segi empat sama dan kekal segi empat sama di bawah beban.

One Die, One Hit: Kelebihan Compound Die

Kurungan sudut berlubang dihasilkan pada kamiJH21-125 (125T) tekan meja tetap terbukamenggunakan adie kompaun-pendekatan perkakasan yang melakukan semua operasi menindik, mengosongkan dan mengosongkan dalam apukulan tekan tunggal. Tidak seperti acuan progresif yang mengindeks jalur melalui berbilang stesen, acuan kompaun memotong keseluruhan profil bahagian dalam satu pukulan.

Mengapa Compound Die untuk Kurungan?

Slot-ke-Ketepatan Tepi:Kerana semua ciri dipotong secara serentak, hubungan kedudukan antara slot dan tepi luar adalahdikunci oleh geometri die, bukan dengan ketepatan suapan jalur. Ini bermakna kedudukan slot relatif kepada garis selekoh adalah konsisten dalam lingkungan ±0.1mm-kritikal apabila anda menjajarkan berbilang kurungan pada rel pembingkaian.

Kerataan:Die kompaun menghasilkan bahagian yang lebih rata daripada die progresif kerana bahan dikekang sepenuhnya semasa pemotongan. Tiada meledingkan daripada penembusan tumbukan yang tidak sekata.

Kisah Kegagalan Padang: Kes Slot Kelana
Pelanggan pemasangan solar datang kepada kami selepas mengalami masalah pemasangan di lapangan. Kurungan pembekal terdahulu mereka mempunyai kedudukan slot yang berbeza-beza sehingga 1.5mm dari satu kelompok ke satu kelompok. Pada rel 10-meter dengan 20 kurungan, ralat kumulatif itu bermakna panel terakhir tidak akan sejajar dengan lubang pelekap. Pemasang sedang menebuk lubang baharu pada-produktiviti buruh yang membunuh tapak.

Punca punca? Pembekal terdahulu menggunakan aproses pemotongan-laser. Slot pemotongan laser-diletakkan oleh gantri mesin-tepat, tetapi tertakluk pada hanyutan terma dan variasi kerf. kamipendekatan die kompaunmenghapuskan variasi ini. Setiap kurungan daripada acuan yang sama adalah sama dari segi geometri.

Konsistensi Bengkok:
Selepas dikosongkan, kurungan bergerak ke kamiBrek tekan CNC (200 tan)untuk membentuk. Sudut lentur disahkan dengan atolok sudut digitalpada permulaan-dan setiap 500 keping. Untuk program volum-tinggi, kami menggunakan khususlekapan bengkokyang memastikan sudut 90 darjah dipegang tanpa variasi operator.

Pengesahan Dimensi:

Kedudukan dan Lebar Slot:Disahkan pada kamiSistem Pengukuran Penglihatan Dongguan Jingchi (resolusi 0.001mm). Lebar slot adalah kritikal-terlalu sempit dan bolt tidak akan melepasi; terlalu lebar dan sambungannya ceroboh.

Sudut Bengkok:Disemak dengan atolok sudut digital (resolusi 0.1 darjah)dan disahkan pada kamiCMMuntuk dimensi kritikal.

Pengesahan Penamat Permukaan:
Untuk-kurungan bergalvani celup panas, kami mengesahkan ketebalan zink menggunakan kamiTolok ketebalan salutan Jerman (resolusi 1μm)dan melaksanakanujian semburan garam (ASTM B117)pada kupon sampel daripada setiap kumpulan. Keperluan standard adalah Lebih daripada atau sama dengan 200 jam kepada karat merah.

Ujian Beban (Pilihan):
Untuk aplikasi struktur, kami boleh melaksanakantarik-keluar dan ujian ricihpada pendakap yang dipasang-ke-sambungan kereta api menggunakan kamiMesin Pengujian Universal (0-100KN). Laporan ujian disediakan untuk kelayakan pelanggan.

Dapatkan Sebut Harga Tersuai

Muat naik lukisan kurungan anda dengan dimensi slot dan keperluan bahan. Pasukan kejuruteraan kami akan menyediakan analisis kebolehlaksanaan dan sebut harga belanjawan dalam masa 24 jam.

Muat Naik Lukisan Anda & Dapatkan Sebut Harga

• Sijil ISO 9001Klik untuk melihat

Peralatan Pemeriksaan Digunakan untuk Bahagian Ini:

Sistem Pengukuran Penglihatan (0.001mm) - Pengesahan kedudukan slot dan lebar

CMM (ketepatan 0.005mm) - Reka letak dimensi keseluruhan

Tolok Ketebalan Salutan (1μm) - Ketebalan bergalvani

Ruang Semburan Garam - Pengesahan rintangan kakisan
