Ringkasan Produk

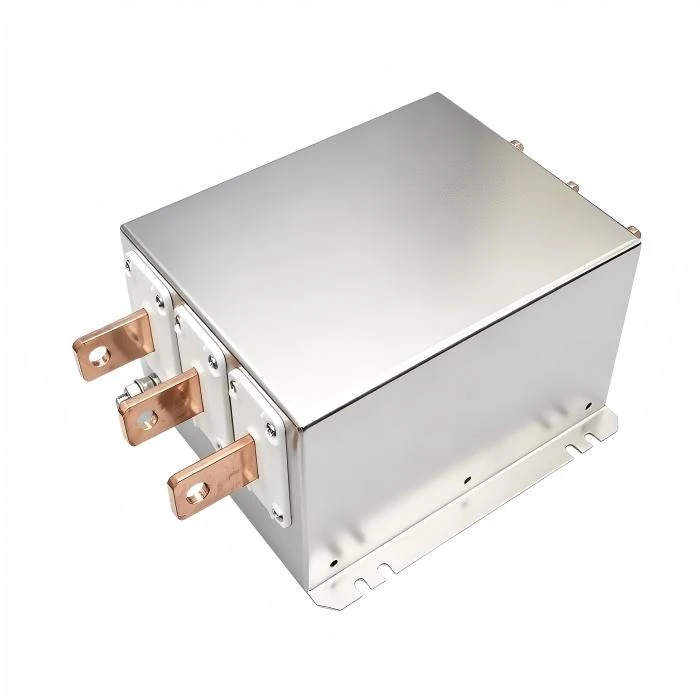

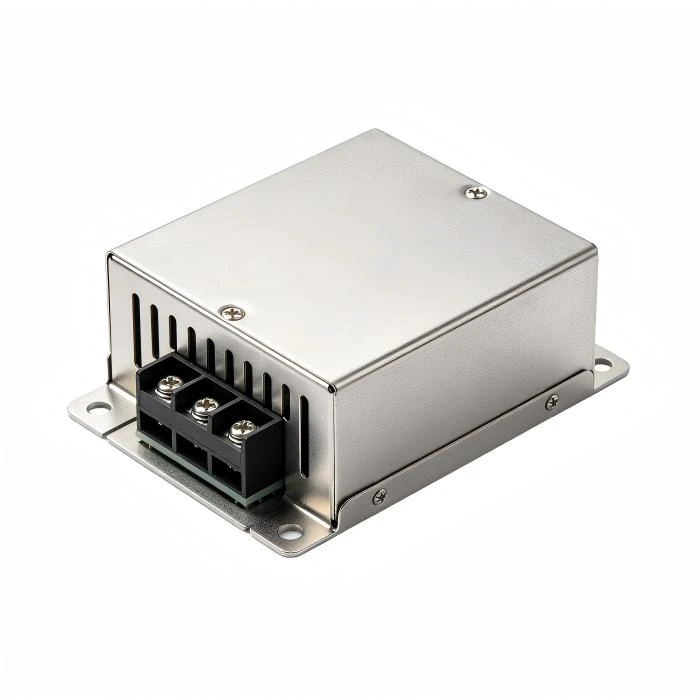

Kepungan penapis kuasa terlindung yang dibuat pada penebuk CNC kami dan garisan brek tekan di kemudahan Ruqing dan Dehong.

Kepungan ini menempatkan penapis harmonik, pemacu-depan aktif dan peralatan penyaman kuasa yang kedua-duanya mesti mengandungi pelepasan elektromagnetnya sendiri dan melindungi elektronik sensitif daripada gangguan luaran.

Kami menghasilkan penutup untuk peralatan kualiti kuasa OEM dan pengeluar pemacu industri.

Tumpuan kejuruteraan adalah pada keberkesanan perisai EMI, pengurusan haba bagi-magnet kuasa tinggi dan pembumian teguh.

Proses & Peralatan Pembuatan

Perisai: Ini Semua Mengenai Jahitan

Kepungan EMI hanya sama baiknyajahitan paling lemah. Jurang 0.5mm dalam gasket pintu boleh mengurangkan keberkesanan perisai sebanyak 20 dB-faktor 100 dalam kekuatan medan.

Langkah 1: Pemilihan Bahan
CRS diperlukanuntuk perisai magnet pada frekuensi rendah (harmonik kuasa). Aluminium dan keluli tahan karat adalah perisai magnet yang lemah. Untuk perisai RF yang dipertingkatkan, kami boleh melapisi bahagian dalam dengankepingan tembagaatau memohoncat nikel konduktif.

Langkah 2: Fabrikasi
Panel badan dipotong pada kamiLaser 30,000WatauPenekan tebuk CNC. Kami meminimumkan bilangan jahitan-setiap jahitan adalah kemungkinan kebocoran. Panel terbentuk pada kamiBrek tekan CNC PB110dengan jejari lentur yang ketat untuk mengekalkan sentuhan jahitan.

Langkah 3: Kimpalan Jahitan dan Pembumian
Semua jahitan badan adalahdikimpal secara berterusan-tiada kimpalan jahitan dibenarkan. Selepas kimpalan, jahitan dikisar halus untuk memastikanlogam berterusan-ke-sentuhan logam. Plat pelekap adalahbertopeng sebelum salutan serbuksupaya titik pembumian kekal kosong, logam konduktif.

Langkah 4: Gasket EMI
Pintu adalah cabaran perisai terbesar. Kami pasangGasket stok jari EMI(jari spring tembaga berilium) ataugasket elastomer konduktifmengelilingi seluruh perimeter pintu. Gasket memampat apabila pintu ditutup, mewujudkan ameterai konduktif berterusan. Mampatan gasket disahkan dengantekanan-filem sensitif.

Langkah 5: Pengudaraan Tanpa Kebocoran
Kipas diperlukan untuk menyejukkan, tetapi bukaan kipas adalah akebocoran EMI yang besar. Kami menggunakanlubang pandu gelombang sarang lebah-struktur sarang lebah aluminium yang membenarkan aliran udara tetapimelemahkan EMIdengan bertindak sebagai pandu gelombang di bawah frekuensi cutoff.

Kegagalan Ujian EMI OEM: Kes Pintu Bocor
Penapis kuasa OEM gagal dalam ujian pelepasan terpancar di makmal bertauliah. Kepungan memenuhi semua spesifikasi reka bentuk, tetapi gasket pintu adalahtidak memampatkan sama rata-jurang 0.2mm wujud di sepanjang satu tepi.

Penyelesaian kami:Kami mereka bentuk semula selak pintu untuk disediakanberbilang titik mampatan(3-penguncian titik dan bukannya satu titik). Kami juga menambahberkilauan di belakang gasketuntuk memastikan pemampatan sekata. Kepungan lulus pada ujian seterusnya.

Pembumian: Asas Perisai
Semua komponen dalaman mestilahterikat pada kandangdengan impedans rendah. Kami memasang abusbar pembumian tembagadan menyediakankancing pembumian berulirpada plat pelekap. Kesinambungan disahkan dengan ameter miliohm (<0.1Ω).

Kawalan Kualiti & Pensijilan

Pengesahan Keberkesanan Perisai:

Kepungan sampel diuji setiapIEEE 299atauMIL-STD-285di makmal EMC bertauliah. Laporan ujian tersedia untuk kelayakan pelanggan.

Kesinambungan Jahitan:Disahkan dengan ameter miliohmmerentasi semua jahitan yang dikimpal.

Mampatan Gasket Pintu:

Disahkan dengantekanan-filem sensitif(Fuji Prescale) untuk memastikan sentuhan berterusan dan pemampatan minimum.

Kesinambungan Pembumian:

Semua titik pembumian disahkan<0.1Ω with meter miliohm.

Masker Kot Serbuk:

Pemeriksaan visual kawasan bertopeng untuk memastikan logam kosong hadir untuk sambungan pembumian.

Nota Kejuruteraan & Soalan Lazim

S1: Apakah keberkesanan perisai yang boleh saya jangkakan?

Julat Kekerapan	Pengecilan Biasa (Dimeterai Dengan Betul)
30 MHz – 100 MHz	50-60 dB
100 MHz – 1 GHz	40-50 dB
>1 GHz	30-40 dB (bolong pandu gelombang menjadi kurang berkesan)

Pengecilan yang lebih tinggi memerlukan bahan yang lebih tebal, pelindung-dua lapis atau lapisan tembaga. Sediakan keperluan pengecilan anda semasa RFQ.

S2: Penapis kuasa saya menggunakan induktor toroidal besar yang menjana haba. Bagaimanakah anda mengendalikan penyejukan tanpa menjejaskan perisai?

Kami menggunakan bolong pandu gelombang sarang lebah di atas bukaan kipas. Sarang lebah membenarkan aliran udara sambil melemahkan EMI. Untuk beban haba yang tinggi, kami boleh menyepadukan udara-ke-penukar haba udara yang menyejukkan bahagian dalam tanpa menukar udara luar-sesuai untuk persekitaran berdebu di mana kipas yang ditapis akan tersumbat.

S3: Apakah perbezaan antara stok jari dan gasket elastomer konduktif?

Jenis Gasket	Kebaikan	Keburukan	Terbaik Untuk
Stok Jari (BeCu)	Kekonduksian tinggi, hayat kitaran tinggi	Memerlukan mampatan yang tepat, boleh rosak	Pintu dibuka dengan kerap
Elastomer konduktif	Pengedap alam sekitar + meterai EMI	Kekonduksian yang lebih rendah, set mampatan dari semasa ke semasa	Di luar, basuh-bawah

S4: Adakah anda menawarkan kandang yang memenuhi MIL-STD-461 untuk aplikasi ketenteraan?

Kami boleh membina kepungan kepada keperluan mekanikal MIL-STD-461 (bahan, jahitan, gasket). Ujian kelayakan EMI terakhir dilakukan oleh pelanggan atau makmal ujian bertauliah. Kami menyediakan semua dokumentasi fabrikasi untuk menyokong kelayakan.

Dapatkan Sebut Harga Tersuai

Sediakan keperluan keberkesanan perisai anda dan susun atur komponen dalaman. Pasukan kejuruteraan kami akan menyediakan penilaian pelindung dan sebut harga belanjawan dalam masa 24 jam.

Muat Naik Lukisan Anda & Dapatkan Sebut Harga

Sistem Kualiti Menyokong Produk Ini

Sijil ISO 9001Klik untuk melihat

Peralatan Pemeriksaan Digunakan untuk Bahagian Ini:

Meter Miliohm - Jahitan dan kesinambungan pembumian

Tekanan-Filem Sensitif - Pengesahan mampatan gasket

Laporan Ujian IEEE 299 - Keberkesanan perlindungan (asas sampel)

Zento Trilium Metal Tech Co., Ltd.|Tianjin, China|info@zento-trilium.com

Spesifikasi Teknikal

Spesifikasi	Butiran
bahan	Sejuk-Keluli Bergulung (CRS) - Diperlukan untuk perisai magnet Pilihan: Lapisan dalaman tembaga atau aluminium untuk perisai RF yang dipertingkatkan
Ketebalan Bahan	Badan: 1.5mm – 2.0mm Pintu: 1.5mm – 2.0mm Plat Pemasangan: 2.5mm – 3.0mm
Keberkesanan Perisai	40-60 dB @ 30 MHz – 1 GHz (Bergantung pada reka bentuk jahitan dan gasket)
Penilaian Perlindungan	IP54 (Standard), IP55 (Pilihan)
Kemasan Permukaan	Powder Coat dengan topeng konduktif pada permukaan mengawan Pilihan: Salutan penukaran kimia untuk kekonduksian
Ciri-ciri Pintu	Gasket stok jari EMI atau gasket elastomer konduktif pada semua tepi pintu
Ciri Dalaman	Plat pelekap boleh tanggal dengan kemasan konduktif, busbar pembumian, kemasukan kabel dengan kelenjar EMI
Pengurusan Terma	Kipas yang ditapis dengan lubang pandu gelombang sarang lebah (pelindung pelindung)
Pembungkusan	Dibalut secara individu, perlindungan sudut, dipalet
Pensijilan	mematuhi ISO 9001; laporan ujian keberkesanan melindungi tersedia
