Zento Trilium Metal Tech Co., Ltd. ialah salah satu pengeluar dan pembekal papan pengedaran kalis air terkemuka di China. Selamat datang untuk membeli papan pengedaran kalis air pukal tahan lama yang dibuat di China di sini dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang perkhidmatan tersuai, sila hubungi kami melalui e-mel.

Ringkasan Produk

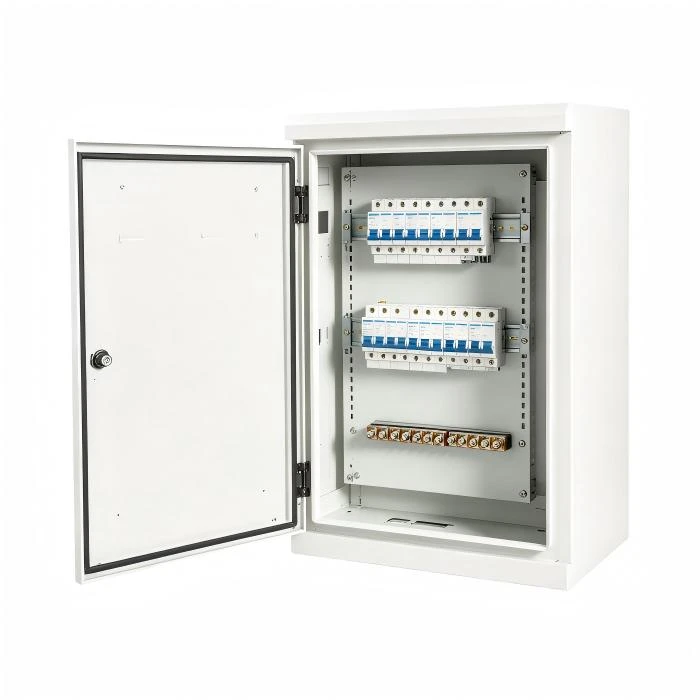

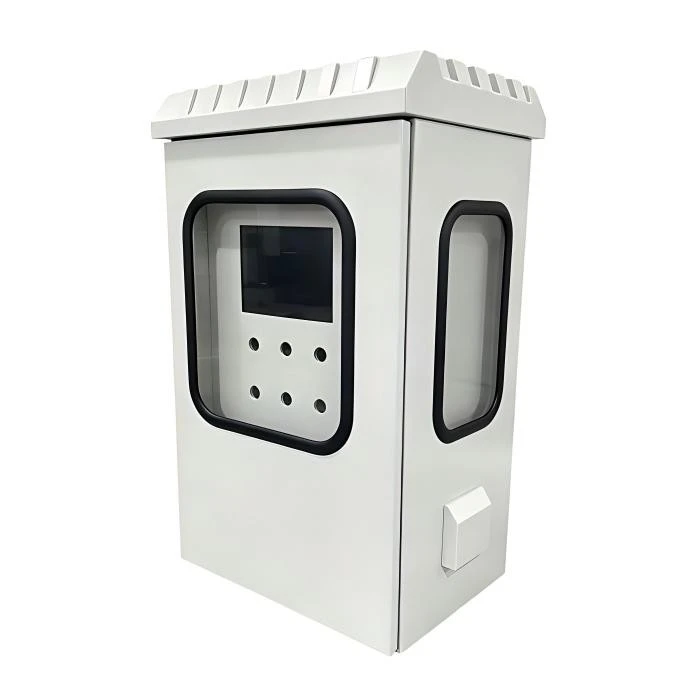

Papan pengedaran elektrik kalis air yang direka pada penebuk CNC kami dan sistem pemotongan laser 30000W di kemudahan Dehong.

Kepungan ini menempatkan pemutus litar, terminal dan komponen pengurusan kuasa dalam persekitaran luar dan{0}}basuh.

Kami menghasilkan papan pengedaran untuk kuasa sementara tapak pembinaan, alas elektrik marina, sistem kawalan pertanian dan automasi industri.

Nilai kejuruteraan terletak pada pengedap IP65 yang konsisten, kemasan kot serbuk tahan lama dan potongan tepat yang sepadan dengan tapak kaki komponen utama tanpa-pengubahsuaian tapak.

Proses & Peralatan Pembuatan

Dari Helaian Rata kepada Penutup Tertutup: Urutan Fabrikasi

Papan pengedaran kalis air dihasilkan pada talian kepingan logam bersepadu kami di kemudahan Dehong.

Langkah 1: Pengosongan dan Potongan
Badan kepungan, pintu dan plat pelekap dipotong daripada kepingan rata pada kamiSistem pemotongan laser 30,000W(untuk profil kompleks dan plat tebal) atau kamiPenekan tebuk CNC (ARIES255NT2EX, VT-300)untuk corak berlubang volum tinggi-. Laser ituhaba minimum-zon terjejasmemastikan kerataan-penting untuk penjajaran pintu dan pengedap gasket.

Langkah 2: Membentuk
Panel berpindah ke kamiPB110 3100 Brek tekan CNC (7.5KW, 110 tan)untuk lenturan ketepatan. Kami menggunakanlenturan udara dengan pampasan sudutuntuk mencapai bebibir 90 darjah yang konsisten. Pintu itu dibentuk dengan abebibir kembaliyang menyembunyikan gasket dan memberikan tepi titisan.

Langkah 3: Kimpalan dan Pemasangan
Jahitan badan adalahjahitan-dikimpalmenggunakan kamiMesin kimpalan CO2 Panasonic (YD-500GR). Kimpalan dikisar halus pada bahagian luar untuk penampilan; kimpalan dalaman dibiarkan begitu sahaja-untuk kekuatan. Kancing pelekap dan kurungan engsel adalahrintangan dikimpaluntuk lampiran percuma pengikat-yang bersih.

Langkah 4: Penyediaan Permukaan dan Salutan Serbuk
Kepungan melalui alima-prarawatan peringkat(bersih, bilas, fosfat, bilas, tutup) sebelum salutan serbuk. Serbuk digunakan secara elektrostatik dan diawet pada 180-200 darjah.Ketebalan salutan disahkan pada 60-100μmmenggunakan tolok ketebalan salutan Jerman kami.

Kisah Kegagalan Padang: Kes Gasket Bocor
Seorang pelanggan tapak pembinaan melaporkan kemasukan air di papan agihan selepas hujan lebat. Siasatan mendedahkangasket dimampatkan tidak sekatakerana pintu telah melencong sedikit semasa mengimpal-jurang hanya 0.5mm di satu sudut membenarkan air masuk.

Pembaikan kami:Kami mereka bentuk semula urutan kimpalan untuk meminimumkan input haba, tambah alangkah melegakan tekanan-sebelum mengisar, dan sekarang sahkankerataan pintu pada CMMselepas mengimpal. Kami juga bertukar kepada agasket EPDM sel tertutup-dengan rintangan set mampatan yang lebih tinggi.

Mengapa IP65 Bukan Sekadar Gasket:
IP65 memerlukan perlindungan terhadappancutan air dari mana-mana arah. Ini bermakna:

Jahitan bertindihyang menumpahkan air ke bawah

Titiskan tepipada bukaan pintu

Tiada pengikat-menghadap ke atasyang boleh mengumpul air

Palam longkang bernafasuntuk menyamakan tekanan tanpa membiarkan air masuk

Reka bentuk kepungan kami menggabungkan semua ciri ini berdasarkan pengalaman fabrikasi selama 40 tahun.

Kawalan Kualiti & Pensijilan

Pengesahan Dimensi:

Dimensi keseluruhan, kedudukan potongan dan kerataan pintu:Disahkan pada kamiXi'an Edward CMM (ketepatan 0.005mm)untuk-pemeriksaan artikel pertama.

Penjajaran engsel:Pintu mesti dibuka/tutup dengan lancar tanpa mengikat. Diperiksa dengan tolok perasa.

Pengesahan IP65:
Contoh kepungan dari setiap kumpulan pengeluaran menjalaniUjian jet air IP65setiap IEC 60529. Kepungan tertakluk kepada penyemburan muncung 12.5mm 100 L/min dari semua arah selama 3 minit. Tiada kemasukan air dibenarkan.

Kualiti Kot Serbuk:

Ketebalan:60-100μm, disahkan denganTolok ketebalan salutan Jerman (resolusi 1μm) .

Lekatan:Ujian silang-menetas bagi setiap ASTM D3359.

Semburan garam:Lebih daripada atau sama dengan 500 jam kepada karat merah setiap ASTM B117 untuk serbuk poliester standard.

Kesinambungan Elektrik:
Stud pembumian dan ikatan pintu-ke-badan disahkan denganmeter miliohmuntuk memastikan<0.1Ω resistance.

Nota Kejuruteraan & Soalan Lazim

S1: IP65 lwn. IP66 lwn. IP67-penarafan manakah yang saya perlukan?

Penilaian	Perlindungan	Aplikasi Biasa
IP65	Kedap habuk-, terlindung daripada pancutan air	Kabinet luar, basuh-kawasan bawah (tiada tenggelam)
IP66	Habuk-ketat, dilindungi daripada pancutan air yang berkuasa	Persekitaran marin, pembersihan industri berat-turun
IP67	Habuk-ketat, dilindungi daripada rendaman sementara	Kawasan mudah banjir-, bilik kebal bawah tanah

Kita boleh membina IP66 dengan pemampatan gasket tambahan dan pengedap jahitan. IP67 memerlukan kepungan yang dikimpal dan tekanan sepenuhnya-diuji-beritahu kami keperluan anda.

S2: Penutup semasa saya berkarat pada-tepi potong laser. Bagaimana anda menghalang perkara ini?

Tepi potong laser-pada kepungan CRS ialah keluli kosong-walaupun selepas salutan serbuk, liputan tepi lebih nipis. Untuk aplikasi luar, kami mengesyorkan:
Pra-lembaran bergalvani (salutan Z275): Zink melindungi tepi potong secara galvani. Kos bahan yang lebih tinggi sedikit.
Keluli tahan karat: Menghilangkan risiko karat sepenuhnya.
Pengedap jahitan tepi: Digunakan pada jahitan dalaman sebelum pemasangan akhir.

S3: Saya memerlukan potongan untuk pemutus litar dan terminal tertentu. Bolehkah anda berbuat demikian?

ya. Sediakan dimensi potongan komponen atau nombor bahagian pengilang. Kami mengekalkan perpustakaan potongan standard untuk jenama utama (Schneider, Siemens, ABB, Eaton). Potongan tersuai ialah laser-dipotong atau ditebuk setiap lukisan anda.

S4: Bolehkah anda membuat-label skrin dan gambar rajah pendawaian pada pintu?

ya. Kami boleh menggunakan-sutera kalis UV-cetakan skrin atau label cetakan digital pada pintu kepungan. Sediakan karya seni anda; selebihnya kami akan uruskan.

Dapatkan Sebut Harga Tersuai

Sediakan dimensi kepungan anda, keperluan potongan dan penilaian IP yang diperlukan. Pasukan kejuruteraan kami akan menyediakan analisis kebolehlaksanaan dan sebut harga belanjawan dalam masa 24 jam.

Muat Naik Lukisan Anda & Dapatkan Sebut Harga

Sistem Kualiti Menyokong Produk Ini

Sijil ISO 9001Klik untuk melihat

Peralatan Pemeriksaan Digunakan untuk Bahagian Ini:

Xi'an Edward CMM (ketepatan 0.005mm) - Pengesahan dimensi

Tolok Ketebalan Salutan (1μm) - Ketebalan lapisan serbuk

Ruang Semburan Garam - Rintangan kakisan setiap ASTM B117

Stesen Ujian Jet Air IP65 - Pengesahan perlindungan kemasukan

Zento Trilium Metal Tech Co., Ltd.|Tianjin, China|info@zento-trilium.com

Spesifikasi Teknikal

Spesifikasi	Butiran
Pilihan Bahan	Sejuk-Keluli Bergulung (CRS) dengan lapisan serbuk (Standard) Keluli Tahan Karat 304 (Gred-makanan/basuh-turun) 5052 Aluminium (Ringan, tahan kakisan)
Ketebalan Bahan	Badan: 1.2mm – 1.5mm Pintu: 1.5mm – 2.0mm Plat Pemasangan: 2.0mm – 3.0mm
Dimensi Kepungan	Adat; julat biasa 300mm x 400mm hingga 800mm x 1000mm
Penilaian Perlindungan	IP65 (Kedap-habuk dan dilindungi daripada pancutan air)
Kemasan Permukaan	Kot Serbuk (standard RAL 7035 Kelabu Muda; warna tersuai tersedia) Keluli Tahan Karat: #4 Disikat atau digilap elektrik
Ciri-ciri Pintu	Engsel tersembunyi, selak suku-pusing dengan pengait kunci, pengedap gasket berterusan
Ciri Dalaman	Plat pemasangan boleh tanggal, kancing pembumian, plat masuk kabel
Pembungkusan	Dibalut secara individu, perlindungan sudut, dipalet
Pensijilan	mematuhi ISO 9001; Laporan pengesahan IP65 tersedia
